THz-TDS太赫茲時域光譜儀背景知識
基于超快激光的THz脈沖產生與探測技術發展起來的太赫茲時域光譜儀（Terahertz time domain spectroscopy, THz-TDS）技術，是本世紀80年代由AT&T貝爾實驗室（AT&T Bell Laboratories）和IBM公司的T.J.Waston研究中心（IBM Thomas J. Watson Research Center）提出的。BATOP太赫茲時域光譜儀THz-TDS技術屬于電磁輻射位相相干探測技術，是通過對THz脈沖不同時刻的電場強度進行位相相關的取樣測量，獲得THz脈沖電場的時域波形。再對THz時域波形進行傅立葉變換，獲得THz脈沖電場頻譜和位相信息。因此，太赫茲時域光譜儀THz-TDS可以同時直接探測被研究對象擾動的THz波電場振幅和相位雙重信息。
Batop公司簡介
BATOP成立于2003年，是一家曾隸屬于德國耶拿大學的私人創新型公司。公司配備了來自于實驗室領域的專業化技術開發和生產設計團隊，使得其公司產品具有很高的品質和具有競爭力的價格。在過去幾年里，BATOP一直致力于太赫茲光電導天線PCA和 太赫茲時域光譜儀系統THz-TDS的研發。BATOP不僅提供單帶隙光電導天線，還包括整合了微透鏡的高能大狹縫交叉光電導天線陣列。BATOP自主研發的太赫茲時域光譜儀THz-TDS性能穩定，各項參數優良，功能多樣：可實現快速掃描、配合外置的光纖耦合天線實現角度掃描、成像等功能。 BATOP借助強大的研發能力來不斷提高自己的產品。

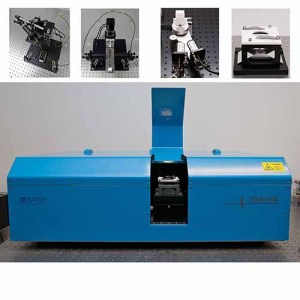

太赫茲時域光譜儀TDS10XX產品特點：
——內置樣品倉，可充氮氣進行透反射測量
——規格多樣的外置光纖耦合光電導天線可選
——外置角度掃描裝置可選
——外置成像模塊可選
——T3DS軟件支持
TDS10XX太赫茲時域光譜儀各型號參數規格：
| THz-TDS1008 | THz-TDS1010 | THz-TDS1015 | |
| 頻譜范圍 | 0.05-4THz | 0.05-2.5THz | 0.05-1.2THz |
| 動態范圍 | 75dB | 60dB | 50dB |
| 掃描范圍/分辨率 | 500ps / 2GHz | 500ps / 2GHz | 500ps / 2GHz |
| THz光斑尺寸 | 22mm(準直)/1-3mm(聚焦) | 22mm(準直)/1-3mm(聚焦) | 22mm(準直)/1-3mm(聚焦) |
| 儀器尺寸（cm3） | 90×60×30 | 60×60×30 | 60×60×30 |
太赫茲時域光譜儀TDS10XX可選配件：
快速掃描模塊 FSU 光纖耦合天線對 2FCA
成像模塊 IU （電機行程可選15cm、30cm 、45cm） 角度掃描模塊 T2T
透射樣品架 SHT（放在樣品倉內，用于透射譜測試） 反射樣品架 SHR（放在樣品倉內，用于反射譜測試）
光纖耦合天線樣品架 SHF（可測試透射反射譜） 衰減全反射樣品架 SHA（用于衰減全反射ATR測試）
2歐元硬幣成像：
